混合实验算法性能评价平台的开发进展

发布时间:2018/7/16阅读次数:3821次

段晓旭


混合试验是将整体的试验结构切分为数值子结构和物理子结构。其中数值子结构通常为一个,而物理子结构可以为多个。数值子结构主要使用通用有限元分析程序,如OpenSees、ANSYS、ABAQUS等,或者使用自己编写的有限元分析程序进行计算。物理子结构是真实的物理结构,在实验室中测试。数值子结构与物理子结构之间通过控制系统和作动器连接。

为帮助研究人员在进行混合试验前选择可靠的混合试验算法和控制算法,开发混合试验算法性能评估平台,通过一些评价指标测试用于混合试验的算法在人为引入的误差下的性能,可以在短时间内进行大量的数值试验,深度分析算法的性能。该平台也可以用于不同算法之间性能的对比,方便研究人员开发新的算法。

在建立混合试验算法评估平台时,使用Java编写控制程序,使用OpenSees模拟每个子结构部分。建立了图形用户界面,研究人员可以通过GUI操作,也可以通过修改程序代码运行。

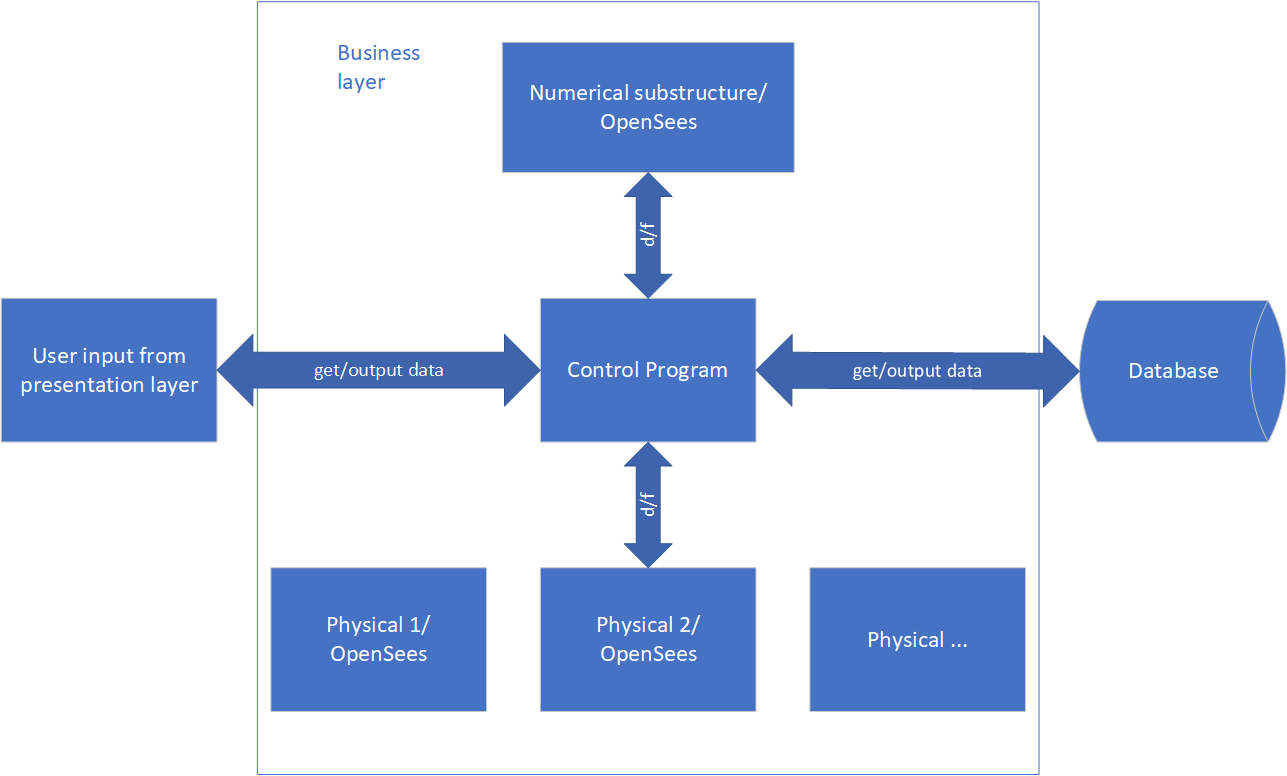

1 示意图

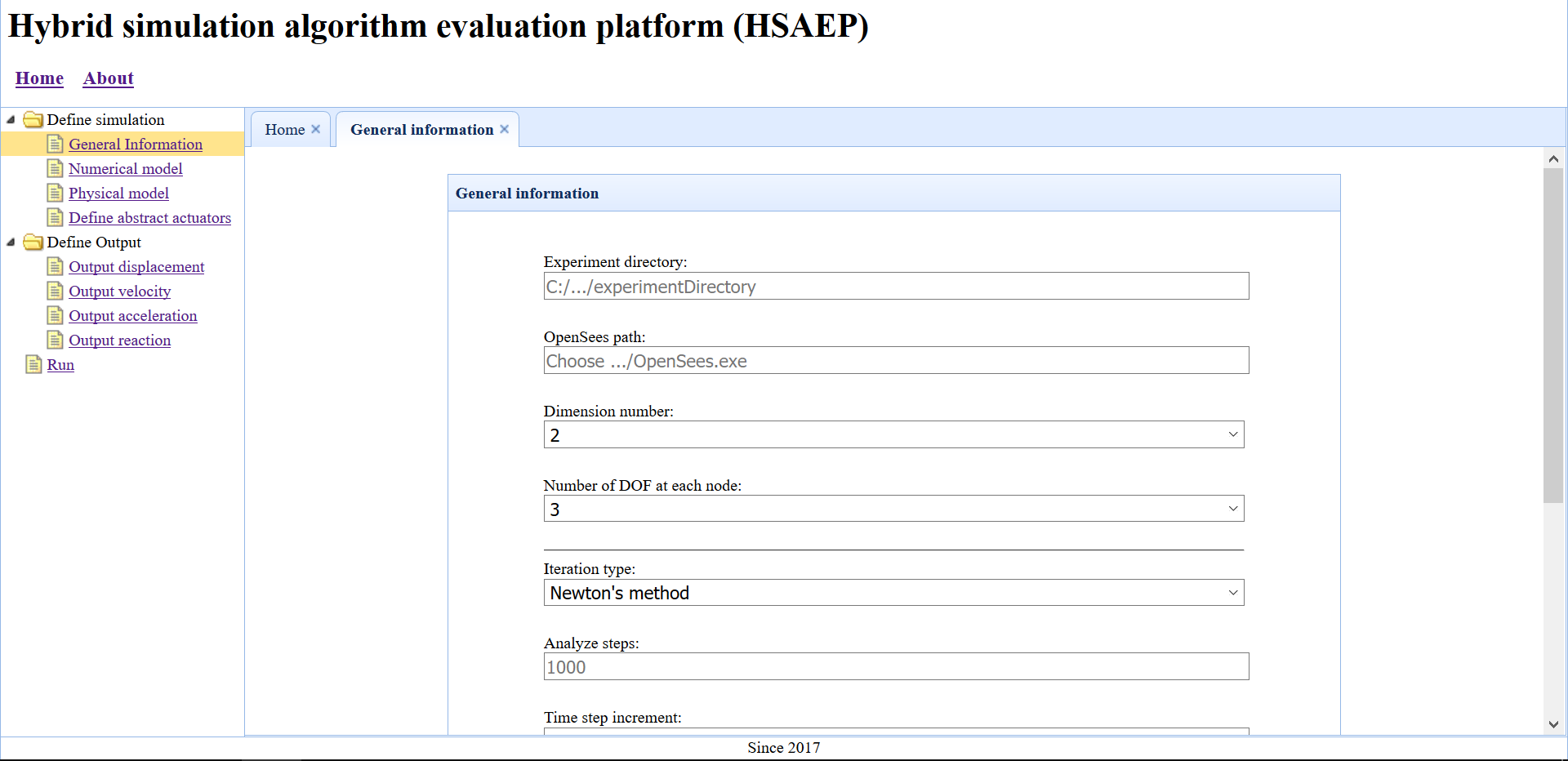

2 图形界面
