一、基于Soildworks的振动台几何模型建立
Solidwork 属于 CAD/CAM 类软件，是一种三维机械设计软件，零件模型、装配体和工程图三种模型相互连接，对任何一种模型的修改，其他两种模型都会发生相应的变化。同时，它具有尺寸驱动功能，通过尺寸标注，可以精确描述、确定模型的尺寸和结构。在 Solidworks软件中，根据振动台台面、液压杆、液压缸、万向铰、基础连接等零件的实际形状和尺寸分别进行三维实体造型，形成零件的 SLDPRT 文件后合理设置连接副，设置初始模态，装配形成机构的 SLDASM 文件。
二、Soildworks/Simmechanics转换模型

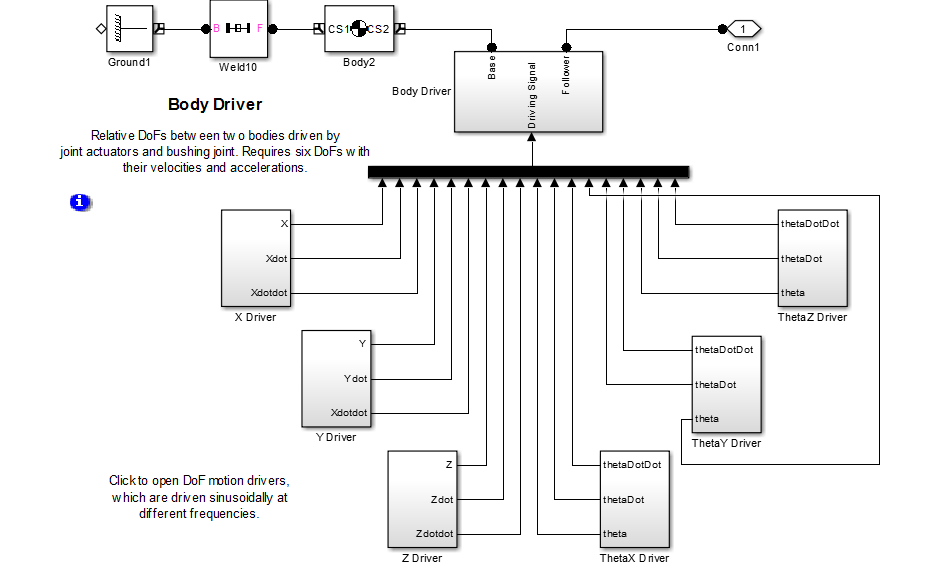

SolidWorks/SimMechanics转换器可以将SolidWorks构建的三维机械装配图生成 MATLAB 下 SimMechanics 机械动力学模型。转换器主要通过两个模型之间的共同性，通过合并和统一坐标系，实现两个模型的整体转换。SolidWorks 实体模型可以根据具体的尺寸分析出构件的质量、质心等主要的参数，而 SimMechanics 机械动力学模型则可以完成构件的驱动关系。在两个模型中不难发现均类似于树形拓扑结构，一个由节点连接，一个由关节连接，把两个坐标统一到整体坐标里，模型的位置和姿势可以互换，完成统一，最后在SimMechanics 模型中设置台面刚体的三个平动、三个转动驱动信号，实现数字化振动台的可视化。
Signal Control
Simmechanics
